Кабели силовые напряжением 0.66кВ

Кабели силовые с допустимым напряжением 0,66 кВ: описание

Предлагаются силовые кабели с максимальным напряжением 0,66 кВ по минимальной цене. Имеют изоляцию из пластмассы. Производятся в соответствии с нормами ГОСТ 31996-2012, ТУ и прочей технической документации. Используются для транспортировки электроэнергии в стационарных устройствах с переменным напряжением 0,66 кВ, частотой тока 50 Гц.

Сортамент

ГК МеталлЭнергоХолдинг предлагает силовой кабель в широком сортаменте.

Он классифицируется в соответствии с параметрами:

Исходя из указанных параметров существует большое разнообразие видов силового кабеля с разными техническими параметрами.

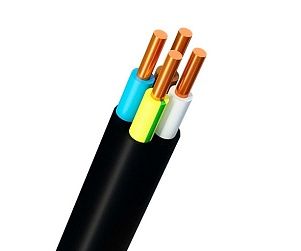

Внимание! В каталоге указан силовой кабель с медными жилами ВВГ-Пнг(A) с разным поперечным сечением. Изоляция и кожух выполнен из ПВХ пластика, противодействующего распространению процесса горения. Под заказ поставляется и другая продукция с вышеуказанными эксплуатационными параметрами. Подробности у менеджера.

Эксплуатационные свойства силового кабеля 0,66 кВ

К кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. Жилы соответствуют нормам ГОСТ 22483.

Вид жилы

Поперечное сечение жил, м м²

Круглой формы



Секторной формы



Медная

Алюминиевая

Медная

Алюминиевая

 Из одной проволоки

1,5 – 50

2,5 – 50

25 – 50

 Из нескольких проволок

16 – 50

25 – 50

25 – 50

25 – 50

Количество жил может составлять от 1 до 5. Поперечное сечение силового кабеля с расчетным напряжением 0,66 кВ не должно превышать 50 мм². Оно может иметь следующие значения: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50. Широкий сортамент кабельной продукции позволяет подобрать изделие с нужными эксплуатационными свойствами.

Технологические требования

К силовому кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. К ним относятся:

В многожильных изделиях каждый проводник имеет собственную изоляцию, которая должна плотно прилегать к проводнику.

Соотношение диаметров жил

В многожильном кабеле толщина всех проводников имеет равное значение. В кабеле с четырьмя жилами с поперечным сечением более 25 мм² может быть одна жила с меньшим диаметром. Она используется в качестве заземления.

Название жилы

Поперечное сечение жилы, мм²

Основная

25

35

50

Заземление

16

16

25

Проводник заземления меньшего сечения может иметь круглую, секторную форму.

Толщина изоляции


Номинальное напряжение кабеля, кВ

Номинальное сечение жилы, мм2

Номинальная толщина изоляции, мм

из поливинилхлоридных пластикатов или из композиций, не содержащих галогенов

из сшитого полиэтилена

  0,66

  1,5 и 2,5

  0,6

  0,6

  4 и 6

  0,7

  10 и 16

  0,9

  25 и 35

  1,1

  0,8

  50

  1,3

  0,9

  1

  1,5 и 2,5

  0,8

  0,7

  4—16

  1,0

  25 и 35

  1,2

 0,9

  50

  1,4

 1,0

  70

  1,1

  95

  1,6


  120

  1,2

  150

  1,8

  1,4

  185

  2,0

  1,6

  240

  2,2

  1,7

  300

  2,4

  1,8

  400

  2,6

  2,0

  1

  500

 2,8

  2,2

  625 и 630

  2,8

  800

  2,6

  1000

  3,0

  2,8

   3

 10—240

  2,2

  2,0

  300

  2,4

  400

  2,6

  500

  2,8

  2,2

  625 и 630

  2,8

  800

  2,6

  1000

  3,0

  2,8


Требованиями ГОСТ 31996-2012 не запрещается увеличивать толщину изоляции.

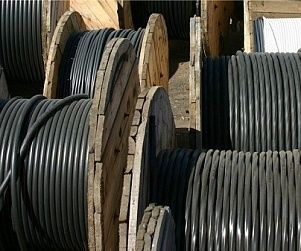

ГК МеталлЭнергоХолдинг реализует силовые кабели с допустимым напряжением 0,66 кВ в широком сортаменте. Поставляется продукция в бухтах. Предусматриваются скидки для постоянных клиентов, оптовых покупателей. Подробности у менеджера.
